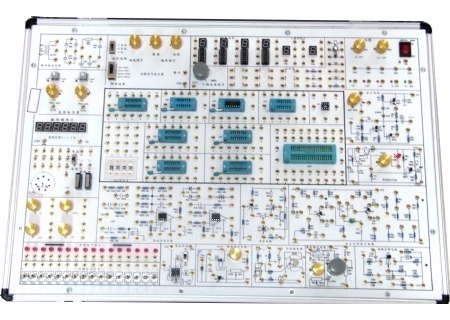

SHYL-SA06數字電路、模擬電路實驗箱

SHYL –SA06數字電路、模擬電路實驗箱是根據新的教學大綱中確定的教學實驗要求為基礎，汲取了眾多專業教師的教學經驗，并綜合了眾多同類產品的優點而設計的。它函蓋了《模擬電子技術基礎》及《數字電路基礎》課程大部分的實驗內容，既為初學者提供了驗證性實驗電路，又為課程設計提供了擴展平臺。

一、電路實驗箱系統特點

1、擴展性強。實驗箱主板配置有數電、模電實驗時經常用到的電源、信號源、輸入接口，輸出顯示接口、測量單元、實驗擴展區，及實驗模塊電路，以完成不同的實驗，也可以進行課程設計實驗，大大增強了該實驗箱的適用性、擴展性。

2、實驗原理圖都印刷在實驗板表面，實驗電路由學生按照實驗原理圖進行搭建，既培養了學生的獨立思維能力及動手能力。

3、實驗連線插孔采用鎖緊式鍍金插孔，通過焊接固定在實驗板上，不松動，不氧化，壽命長，連接可靠，維修方便、簡捷；

4、電源輸出均有過流保護，自動恢復功能。

5、實驗箱由一體型鉛合金型材制成，箱體牢固可靠，不變形，重量輕，絕緣安全性能好，開關箱蓋方便可靠，外型美觀，造型氣派。

二、電路實驗箱系統組成

1、電源：輸入：AC 220V±10%，50HZ

         輸出：※DC：+5V， I ≥1A

               ※DC：±12V，I ≥0.2A

               ※DC：-5V～-12V可調， I ≥0.2A

※DC：＋5V～＋27V可調，I ≥0.2A

               以上各路輸出均有過流保護，自動恢復功能

※AC V:7.5V×2；AC I≥0.15A

2、直流信號源： 雙路 –0.5V～＋0.5V；–5V～＋5V兩檔連續可調.

3、函數發生器：輸出頻率：2Hz～90KHz，分四檔

可輸出 方波（ 0～20V）、三角波（ 0～15V）、正弦波（ 0～10V）

4、手動單脈沖電路2組（帶消抖）：每組可同時輸出正負兩個脈沖，脈沖幅值為TTL電平。

5、固定頻率脈沖源10路，輸出為TTL電平：1Hz、10Hz、100Hz、1KHz、10KHz、100KHz、500KHz、1MHz、5MHz、10MHz；

6、數字LED顯示：

（1）LED0～LED3由4位七段共陰LED數碼管及二～十進制譯碼器組成

（2）LED4～LED5兩位七段段碼a.b.c.d.e.f.g.h經電阻到插孔。

7、十二位邏輯電平輸入開關：可輸入低電平‘0’、高電平‘1’（為正邏輯）。

8、十二位邏輯電平指示燈：指示燈亮表示高電平‘1’，指示燈滅表示低電平‘0’。

9、BCD碼撥碼盤1組、可產生四組BCD碼數字信號

10、四位數字頻率計：測量范圍 0～1MHz，用作測量方波、三角波、正弦波；

11、喇叭及驅動電路。是時鐘報時、報警、音樂用的發聲裝置。

12、電位器組：1K、10K、100K、1M各1只；

13、開放式實驗區（元件庫）：提供9只鎖緊插座（3只14芯、5只16芯），另1只40芯鎖緊插座，1只8芯圓孔IC座。提供電阻、電容、二極管、三極管、三端穩壓塊等元件。

14、實驗模塊電路：（1）整流濾波電路（2）串聯穩壓電路（3）可調穩壓電路

  （4）功率放大器  （5）集成運放電路

15、全部信號的輸入輸出插孔均采用鍍金孔，不氧化、不變色，接觸良好。

16、鋁合金實驗箱體，防火板材，堅固耐用，樣式美觀、大方。

外形尺寸: 530mm × 360mm × 100mm

三、電路實驗箱實驗項目

（一）模電實驗

   1、常用電子儀器使用練習、用萬用表測試二極管、三極管參數

2、單級放大電路         3、兩級放大電路         4、負反饋放大電路

5、射極跟隨器           6、差動放大電路         7、集成運放的參數測試

8、比例求和運算電路     9、積分與微分電路          10、波形發生電路

11、有源濾波器          12、電壓比較器          13、集成電路RC正弦波振蕩器

14、集成功率放大器      15、整流濾波與并聯穩壓電路

16、串聯穩壓電路        17、集成穩壓器          18、RC正弦波振蕩器

19、LC振蕩器及選頻放大器                        20、電流/電壓轉換電路

21、電壓/頻率轉換電路   22、互補對稱功率放大器

23、波形變換電路        24、場效應管實驗        25、可控硅實驗電路

 綜合實驗：

26、用運算放大器組成萬用電表的設計與調試

（二）數電實驗

1、門電路的邏輯功能及測試實驗

2、組合邏輯電路（半加器、全加器及邏輯運算）實驗

3、觸發器實驗（一） R-S、D、JK

4、觸發器實驗（二） 三態輸出觸發器、鎖存器

5、時序電路測試與研究                       6、集成計數器及寄存器實驗

7、譯碼器和數據選擇器實驗                   8、波形產生器及單穩態觸發器實驗

9、555時基電路實驗

可選做如下實驗

10、晶體管開關特性、限幅器與鉗位器實驗      11、TTL門電路參數測試實驗

12、CMOS門電路測試實驗                      13、模數A/D轉換電路實驗

14、數模D/A轉換電路實驗                    15、時序電路應用實驗

16、四路優先判決電路實驗                    17、智力竟賽搶答器實驗
