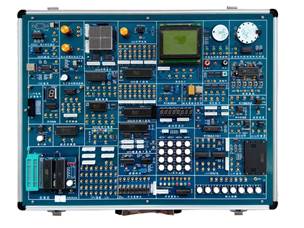

SHYL-M510 單片機綜合實驗箱

單片機綜合實驗系統適用于研究生、本科、大專、職業技術學院及其中等專業技術學校的信息通信技術、應用電子技術、機電一體化、微機應用、數控技術、自動化、計算機原理與應用、儀表及控制、汽車工程等電子應用和微機控制的相關專業。

二、單片機綜合實驗系統平臺簡述

SHYL-M510是國內首款將MCGS工業組態軟件應用于單片機控制系統中，直觀形象地展示實際自動控制工業場景。單片機綜合試驗平臺主要用于學習51/52系列單片機基礎應用技術和綜合應用技術，包含有單片機原理、各類控制技術、各種數據通信技術、系統設計技術。向用戶提供眾多外圍器件和設備接口，可使用戶快速掌握單片機原理及其實用接口技術，充分了解和掌握當今單片機領域流行的各種外設器件應用。

三、單片機綜合實驗系統實驗箱硬件組成

   1、 計算機(自備）

   2、 應用型單片機平臺系統

   3、 基于KEIL C51 單片機仿真器，RS232/USB兼容通信方式。

四、單片機實驗箱詳細技術指標

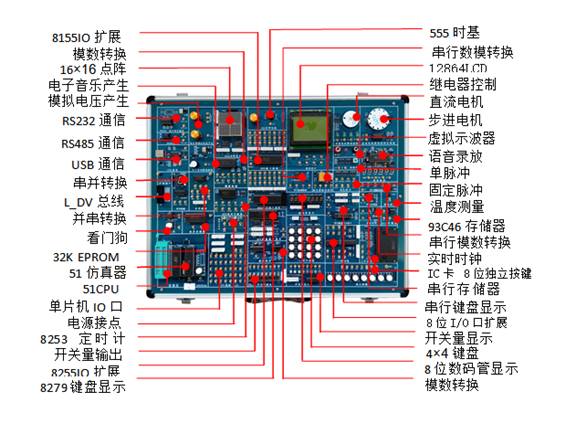

 1、基礎接口電路

1）多路定時計數器8253A接口電路。

2）8路8位并行AD轉換器ADC0809應用電路。

3） 1路8位并行轉換器DAC0832接口電路

4） 可編程并行輸入/輸出接口8255。

5） 可編程并行輸入/輸出接口8155。

6） 可編程鍵盤顯示接口8279

8） 單片機系統簡單I/O口擴展電路74LS273/74LS244。

9） 看門狗電路MAX813 2、人機接口電路

1）8位LED發光管輸出顯示

2）8位開關量輸出模塊。

3）8個獨立的LED數碼管。

4）4×4矩陣鍵盤電路。

5）8個查詢式鍵盤。

6）16×16點陣LED模塊，由4個8*8點陣和驅動電路組成。

6）12864 LCD圖形、中文、字符顯示模塊。

7）兩路帶消抖±單脈沖產生電路。

9）1HZ-1MHZ分8路輸出固定脈沖發生。

10）555時基應用電路。

 3、外設執行部件

1）5V繼電器控制、音樂發生器電路。

2）步進電機20BY及直流電機驅動與控制。

 3）揚聲器驅動電路。

 4）蜂鳴器驅動電路。

5）光電測速模塊電路。

    4、通信接口電路

1）USB1.1(CH375)通信模塊 ,支持HOST /SLAVE模式。

2）IRM5000紅外無線通信模塊。

3）RS232/RS485接口應用和電平轉換電路。

4）I2C串行實時日歷/時鐘PCF8563。

5）I2C串行鍵盤顯示控制器Zlg7290。

    5、存儲器電路

1）32K靜態SRAM ,64KEPROM。

2）串行存儲器93C64讀寫電路。

3）I2C串行存儲器24C02應用電路。

4）IC卡讀寫模塊電路。

    6、數據轉換

1）單路8位數字模擬轉換接口DAC0832。

2）8路8位模擬/數字轉換接口ADC0809。

3）串行8位A/D 轉換電路TLC549及其相關電路

4）串行10位D/A 轉換電路TLC5615及其相關電路

5）ISD1730PY語音錄放模塊、紙盆式電動揚聲器及駐極體話筒。

6）數字溫度傳感器DS18B20，用于環境溫度檢測。

7）串并轉換74LS164和并串轉換74LS165應用電路。

7、單片機仿真器

配備USB接口的KEIL C51單片機仿真器，完全仿真P0-P3口，不占有片內任何資源。KEIL C51仿真器內部帶有32KB的FLASH，用于用戶程序下載；能夠?qū)崿F(xiàn)STC單片機的0-64KBFLASH的ISP下載編程功能。

8、總線擴展接口和擴展模塊

主板上留有L_DV總線擴展接口，可以擴展各種新型接口電路。含CAN總線應用電路、以太網絡通信應用電路、壓力測量、2.4G無線通信、光柱顯示、8×8雙色點陣、GPS通信、非接觸式IC卡讀寫電路和綜合傳感器模塊等。

9、工作電源

+5V/2.5A；+12V/1 A；-12V/1A。+5V主電源帶過壓、欠壓、過流和電路保護功能并可自動回復。

五、系統軟件

1、WINDOWS 下KEIL C51 軟件環境，支持匯編和C語言的編程、編譯、鏈接和源程序級調試和在線下載。

2、Small RTOS(51) 1.12.1v R 嵌入式操作系統。

3、在線下載軟件：STC_ISP_V479。

4、MGCS工業組態軟件

5、近40個單片機應用設計例程

6、MGCS工業組態軟件與單片機接口例程

六、外形尺寸:480×360×148mm

七、實驗項目（有配套實驗指導書）

標配實驗：

1、單片機I/O口應用實驗_ _{P3.3口輸入 P1口輸出}

       2、單片機I/O口應用實驗__{工業順序控制}

       3、并行I/O接口8255應用

    4、簡單I/O口擴展

5、A/D 轉換實驗

6、D/A轉換實驗

7、鍵盤顯示控制器8279應用實驗

8、步進電機控制實驗

9、小直流電機調速實驗

10、電子音響實驗

11、繼電器控制實驗

12、數據存貯器擴展實驗

13、8031單片機串行口應用實驗__雙機通信

14、8031串行口應用實驗__{與PC機通信}

15、串行A/D轉換器TLC549應用

16、串行D/A轉換器TLC5615應用

17、單片機雙機通信實驗__{用RS485總線}

18、USB接口應用實驗

19、16X16 LED點陣顯示實驗

20、128 X 64 LCD液晶顯示接口實驗

21、數字溫度傳感器18B20實驗

22、看門狗電路MAX708

23、I2C總線應用實驗

（1）串行E2PROM的讀寫實驗

（2）I2C智能卡讀寫實驗

（3）串行鍵盤顯示接口ZLG7290應用實驗

（4）PCF8563串行實時時鐘應用實驗

25、定時計數器8253A應用實驗

26、ISD1730語音錄放實驗

27、紅外接口通信實驗

    28、Small RTOS(51) 1.12.1v 使用

29、直流電機、步進電機閉環控制實驗

30、紅外遙控實驗

31、 工業組態軟件編程實驗

32、MCGS工業組態軟件在單片機控制中的應用實驗

1）步進電機控制實驗_總線控制

2）直流電機控制實驗_總線控制

        3）工業順序控制實驗_位控制

4）數據采集實驗_總線控制

5）數據采集實驗_總線控制

6）數字電壓表實驗

7）液體混合控制實驗

8）交通燈控制實驗

 33、工業組態軟件和微控制器的接口編程實驗

   ......無限擴展

 擴展實驗（選配）

    1、CAN總線應用實驗

    2、以太網通信接口應用實驗

    3、非接觸式IC卡讀寫實驗

    4、GPS通信實驗

    5、光柱顯示實驗

6、雙色點陣顯示實驗

7、GPS 通信應用實驗

8、壓力測量實驗

八、實驗箱配置表

序號	名稱	說明	數量
1	SHYL-M510 單片機綜合試驗平臺	含詳細技術指標里全部硬件	1臺
2	2號實驗用導線		25根
3	串口通信線		1根
4	USB通信線		1根
5	USB仿真器+USB通信線		1套
6	8芯-8芯排線	40CM 2根和30CM 4根	6根
7	4芯-4芯排線	30CM	3根
8	2芯-2芯排線	100CM	2根
9	實驗指導書		1套
10	軟件光盤		2張
擴展選配模塊
1	19號 CAN總線通信模塊
2	20號 以太網通信模塊
3	23號 壓力測量模塊
4	24號 2.4G無線通信模塊		1
5	26號 光柱顯示應用模塊	41線顯示	1
6	31號8×8雙色點陣顯示		1
7	33號 繼電器控制模塊	4路繼電器輸出	1
8	34號 光藕隔離輸出模塊	8路隔離輸出	1
9	35號 GPS 通信應用模塊		1
10	43號 非接觸式 IC卡
11	集成傳感器模塊
