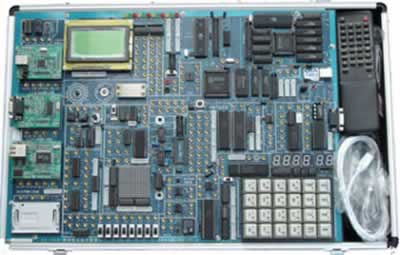

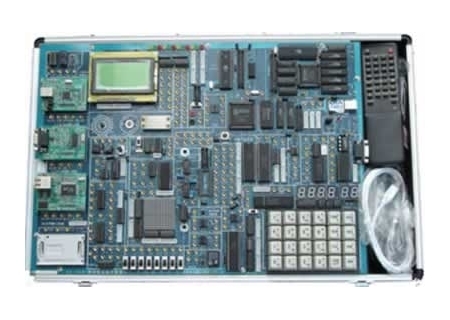

SYL-52H/52H+ 增強型單片機開發實驗箱

一、增強型單片機開發實驗箱簡介：

SYL-52H、52H+增強型單片機開發實驗箱是《MCS-51單片機原理與接口》《單片機控制技術》《自動化控制》等課程教學的佳配套實驗設備。SYL-52H+在SYL-52H的基礎上增加了新型實用接口電路（如紅外線收發、多種總線開發、網絡通信等），可選配邏輯分析儀，為各類院校的教學設備實驗、課程設計、畢業設計提供了良好的實驗開發環境，也可作為科研、開發工作者的得力助手。

二、增強型單片機開發實驗箱組成：

硬件：

（1）仿真器與單片機系統擴展：51/96單片機仿真器，用戶CPU（AT89S52），64K程序存儲器，64K數據存儲器，開放式4*6鍵盤電路，開放式6位動態數碼管顯示電路，配有串口或USB通信方式，出廠配置為串口。

（2）輸入/輸出：128*64LCD圖文電路（或字符式1602LCD），16*16LED點陣電路，開關邏輯電平輸入/輸出電路，8MHZ時鐘與分頻，單脈沖發生器，ISP在線下載接口。

（3）常用接口芯片：8250、8251、8253、8255、8279、0809、0832、74LS273、74LS244、RS232/485等；

（4）控制對象：小型直流電機、步進電機、溫度、壓力、繼電器、電子音響喇叭、IC卡讀寫等；

*（5）新型實用接口電路：數字溫度18B20、串行DA（TL5615）、串行AD（TL549）、I2C日歷鐘（PCF8563）、紅外線遙控收發、USB2.0總線接口isp1581、CAN總線控制器SJA1000、CAN總線收發器TJA1050T、網絡芯片RTL8019AS等。

（6）可選配邏輯分析儀；

(7).選配上本公司的無線下載模塊就能實驗無線下載調試,還可進行無線實驗,藍牙實驗

軟件：

系統配置Win98/2000/xp等操作平臺的單片機仿真調試軟件，支持匯編、C51語言編譯、調試，單片機在線下載軟件等。

電源：

系統內置高性能直流穩壓電源。

機箱：

系統配置輕便鋁合金箱子作為實驗箱機箱。

三、增強型單片機開發實驗箱主要特點：

（1）高性能仿真器：實驗箱內置SYL-208型51/96通用單片機仿真器，64K數據空間、64K程序空間全部開放，不占用CPU資源，采用雙CPU模式，仿真CPU和實驗CPU獨立運行，軟件提供單步、斷點、暫停、全速運行等調試功能。

（2）實驗開放性：實驗電路單元盡可能獨立開放,如開放式鍵盤,開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。

（3）二次開發：主機板留有系統總線接口，通過單片機仿真器調試用戶系統。

（4）在線下載：不需編程器，可直接燒錄AT89S5X單片機。

（5）二種工作方式：一是聯PC機運行，在與上位軟件聯機的狀態下，實現各種調試和行

運的操作；二是脫機運行，系統配有管理監控，在無仿真器狀態下，系統自動切換到脫機管理狀態，用戶可輕松調用EPROM中的實驗程序完成實驗。

四、增強型單片機開發實驗箱實驗項目：

(一)軟件實驗

（1）清零程序；

（2）拆字程序；

（3）拼字程序；

（4）數據區傳送子程序；

（5）數據排序?qū)嶒?yàn)；

（6）查找相同數據個數；

（7）無符號雙字節快速乘法子程序；

（8）多分支程序；

（9）脈沖計數實驗；

（10）電腦時鐘實驗。

(二)硬件實驗

（1）P1口亮燈實驗；

（2）P1口轉彎燈實驗；

（3）P3.3口輸入，P1口輸出實驗；

（4）工業順序控制實驗；

（5）8255A、B、C口輸出方波實驗；

（6）8255PA口控制PB口；

（7）8255控制交通燈；

（8）簡單I/O擴展實驗；

（9）A/D0809轉換實驗；

（10）D/A0832轉換實驗；

（11）8279鍵盤顯示實驗；

（12）通用打印機實驗；☆

（13）微型打印機打印字符、曲線、漢字實驗；☆

（14）日歷時鐘DS12887控制實驗；☆

（15）I2C儲存卡讀寫實驗；

（16）語音芯片ISD1420控制實驗（錄音）；☆

（17）語音芯片ISD1420控制實驗（放音）；☆

（18）繼電器控制實驗；

（19）步進電機控制；

（20）8253方波實驗；

（21）小直流電機調速實驗；

（22）16*16LED點陣顯示實驗；

（23）128*64LCD液晶顯示實驗；

（24）8250可編程異步通訊接口實驗（自發自收）；

（25）8251可編程通訊接口實驗（與PC機）；

（26）單片機RS232/485串行發送實驗（雙機通訊）；

（27）單片機RS232/485串行接收實驗（雙機通訊）；

（28）溫度壓力實驗；

*（29）CAN總線通訊接口實驗；☆

*（30）以太網TCP/IP協議接口實驗；☆

*（31）USB2.0通訊接口實驗。

*（32）DS18B20單總線溫度測量實驗

*（33）紅外線遙控收發實驗

*（34）TLC549串行A/D轉換實驗

*（35）TLC561510位D/A串行轉換實驗

*（36）PCF8563I2C日歷時鐘實驗

*(37)全向云臺控制實驗☆

(38)基于調制信號的光通信實驗☆

說明：“*”只支持SYL-52H+機型，其余SYL-52H、52H+相同。

實驗項目打“☆”號為選配擴展卡實驗。
