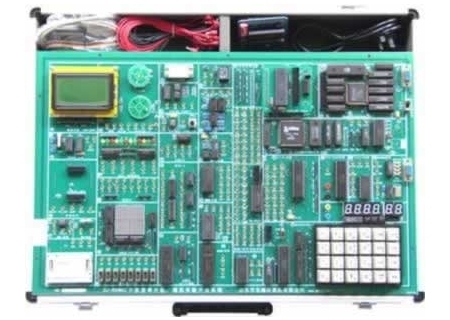

SYL-598KC 開放型單片機、微機開發實驗箱

一、開放型單片機、微機開發實驗箱簡介：

開放型單片機、微機開發實驗箱是《MCS-51/96單片機原理與接口》、《十六位微機原理與接口》、《單片機控制技術》、《C8051Fxxx高速SOC單片機原理及應用》、《AVRATMEGA16單片機原理及應用》、《自動化控制》、《EDA》等課程教學的佳配套實驗設備。以小系統、多功能、易擴展為設計思想，主板以《SYL-51/96/88系列單片機·微機實驗指導書》實驗為主，增加地址總線、數據總線、控制總線引出和擴展單元（區），這樣學校可以從需要出發，選配各種擴展模塊，為各類院校的教學設備實驗、課程設計、畢業設計提供了良好的實驗開發環境，也是科研、開發工作者的得力助手。

二、開放型單片機、微機開發實驗箱組成：

硬件：

（1）開發系統組成：由8088實驗開發系統作為基板,51/196/C8051F/AVR/EDA/ARM等為插卡，免除了數據選擇開關,減少了插卡引腳,提高了機器性能,使操作更方便，主機自動識別CPU類型,自動切換不同CPU的三總線連接,使用極其方便。系統控制芯片為L(zhǎng)attice1032，64K程序存儲器（w27c512），64K數據存儲器（61256x2），開放式4*6鍵盤電路，開放式6位動態數碼管顯示電路，配有串口或USB通信方式，出廠配置為串口。

（2）輸入/輸出：128*64LCD圖文電路（或字符式1602LCD），單脈沖發生器，8MH時鐘分頻，8位開關邏輯電平輸入/輸出電路，排針∕鎖緊孔轉接口、16*16LED點陣電路，音頻功放，0～5V可調模擬量，PWM電路、射極跟隨器，ISP在線下載接口，打印口，用戶串行接口。

（3）常用接口芯片：RS232/485、74LS273、74LS244、8279、0832、0809、8259、8237、8253、8250、8251、8255、等；

（4）控制對象：喇叭、溫度18B20、IC卡讀寫、蜂鳴器、小型直流電機、步進電機、壓力傳感器、繼電器等；

（5）擴展單元接口：提供總線接口，可自行擴展設計或選配我公司各種擴展模塊。

(6)可選配邏輯分析儀

(7).選配上本公司的無線下載模塊就能實驗無線下載調試,還可進行無線實驗,藍牙實驗

軟件：

系統配置2000/xp等操作平臺的單片機仿真調試軟件，支持匯編、C51語言編譯、調試；單片機在線下載軟件等。

電源：

系統內置高性能直流穩壓電源。

插孔

系統采用鎖緊式鍍金大孔座，既美觀大氣，又接觸可靠、方便實驗連接。

機箱：

系統配置輕便鋁合金箱子作為實驗儀機箱,色澤造型高雅氣派,箱體牢固可靠,不變形，重量輕,絕緣安全性能好,開關箱蓋方便可靠，外型美觀。

三、開放型單片機、微機開發實驗箱主要特點:

（1）系統自動識別CPU：598KC是集51、96、8088三大系列CPU于一體的三合一實驗系統，內置51/96單片機仿真器和8088實驗系統。該系統以8088實驗系統作為基板，自成一體，可單獨作為8086微機原理和接口實驗使用，也可分別疊插51或96CPU卡，構成51/96單片機實驗開發系統，結構緊湊，資源充分共享，無總線開關切換，自動識別CPU的類型。

（2）仿真器配置：實驗儀配置的SYL-208型51/96通用單片機仿真器，64K數據空間、64K程序空間全部開放，不占用CPU資源，采用雙CPU模式，仿真CPU和實驗CPU獨立運行，軟件提供單步、斷點、暫停、全速運行等調試功能。該實驗儀也可選配Keil-C仿真器，支持Keil-C軟件。在線仿真、在線編程下載，自動識別,無需開關切換，用戶CPU資源全部開放,可支持總線仿真和IO口仿真(P0,P1,P2,P3)。

（3）仿真C8051F單片機（SOC）：選配SYL-C8051F仿真系統，可對嵌入式系統C8051F單片機（SOC）實驗、開發的。

（4）仿真AVRATMEGA16單片機：選配JTAG-ICE仿真系統，可對AVR系統ATMEGA16單片機實驗、開發的。

（5）支持EDA開發：通過選配EDA擴展卡，實現EDA和單片機兩合一，可分別控制實驗電路。

（6）實驗開放性：實驗電路單元盡可能獨立開放,如開放式鍵盤,開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。

（7）二次開發：系統將地址總線、數據總線、控制總線全部引出，主機板留有擴展單元，通過單片機仿真器調試用戶系統。

（8）在線下載：在線編程自動識別,無需開關切換，不需編程器，可直接燒錄AT89S5X單片機。

（9）二種工作方式：一是聯PC機運行，在與上位軟件聯機的狀態下，實現各種調試和行運的操作；二是脫機運行，系統配有管理監控，在無仿真器狀態下，系統自動切換到脫機管理狀態，用戶可輕松調用EPROM中的55個實驗程序完成實驗。另配有Labview虛擬儀器實驗例程

四、開放型單片機、微機開發實驗箱實驗項目：

（一）51單片機實驗

軟件實驗

（1）清零程序；

（2）拆字程序；

（3）拼字程序；

（4）數據區傳送子程序；

（5）數據排序?qū)嶒?yàn)；

（6）查找相同數據個數；

（7）無符號雙字節快速乘法子程序；

（8）多分支程序；

（9）脈沖計數實驗；

（10）電腦時鐘實驗。

硬件實驗

（1）P1口亮燈實驗；

（2）P1口轉彎燈實驗；

（3）P3.3口輸入，P1口輸出實驗；

（4）工業順序控制實驗；

（5）8255A、B、C口輸出方波實驗；

（6）8255PA口控制PB口；

（7）8255控制交通燈；

（8）簡單I/O擴展實驗；

（9）A/D0809轉換實驗；

（10）D/A0832轉換實驗；

（11）8279鍵盤顯示實驗；

（12）通用打印機實驗；（打印機選配☆）

（13）微型打印機打印字符、曲線、漢字實驗；（打印機選配☆）

（14）I2C儲存卡讀寫實驗；

（15）繼電器控制實驗；

（16）步進電機控制；

（17）8253方波實驗；

（18）小直流電機調速實驗；

（19）16*16LED點陣顯示實驗；

（20）128*64LCD液晶顯示實驗；

（21）8250可編程異步通訊接口實驗（自發自收）；

（22）8251可編程通訊接口實驗（與PC機）；

（23）單片機RS232/485串行發送實驗（雙機通訊）；

（24）單片機RS232/485串行接收實驗（雙機通訊）；

（25）DS18B20單總線溫度測量實驗

（26）壓力實驗；

（27）PWM實驗

（28）射極跟隨器

（29）看門狗實驗

（30）串并轉換實驗（74LS164）

（31）并串轉換實驗（74LS165）

（32）查詢式鍵盤實驗（選配）

（33）紅外線遙控收發實驗

（34）LM331V/F、F/V實驗

（35）138譯碼實驗

（36）串行EEPROM93C46讀寫實驗

（37）I2CAT24C02讀寫實驗

（38）TLC549串行A/D轉換實驗

（39）TLC561510位D/A串行轉換實驗

（40）PCF8563I2C日歷時鐘實驗

（41）日歷時鐘DS12887控制實驗（選配）

（42）語音芯片ISD1730控制實驗（錄音）

（43）語音芯片ISD1730控制實驗（放音）

（44）CAN總線通訊接口實驗（選配）

（45）以太網TCP/IP協議接口實驗（選配）

（46）USB2.0通訊接口實驗（選配）

（47）非接觸式IC卡模塊實驗(選配)

（48）電子音樂實驗

（二）96單片機實驗

軟件實驗

(1)清零程序

(2)拆字程序

(3)拼字程序

(4)數字區傳送子程序

(5)數據排序?qū)嶒?yàn)

(6)查找相同個數

(7)無符號雙字節快速乘法子程序

(8)多分支程序

硬件實驗

(1)P1口亮燈實驗

(2)P1口轉彎燈實驗

(3)P2.6口輸入，P1口輸出

(4)工業順序控制

(5)8255A、B、C口輸出方波

(6)8255PA口控制PB口

(7)8255控制交通燈

(8)簡單I/O擴展

(9)A/D轉換實驗

(10)D/A轉換實驗

(11)8279鍵盤顯示實驗

(12)通用打印機☆

(13)繼電器控制

(14)8253方波

(15)步進電機控制

（三）8086微機實驗

軟件實驗：

（1）二進制多位加法實驗

（2）二進制轉換為BCD碼實驗

（3）BCD碼轉換為二進制碼

(4）十進制數的BCD碼相減運算

（5）內存清零實驗

（6）數碼顯示實驗

（7）求大數和小數

（8）數據塊傳送實驗

（9）分支程序設計。

硬件實驗：

（1）A/D轉換實驗

（2）D/A轉換實驗（一）

（3）D/A轉換實驗（二）

（4）8255A并行口實驗（一）

（5）8255A并行口實驗（二）

（6）定時器/計數器實驗

（7）8259單級中斷控制器實驗

（8）串行口發送實驗（雙機通訊）

（9）串行口接收實驗（雙機通訊）

（10）小直流電機調速實驗；

（11）步進電機控制

（12）繼電器控制

（13）存貯器讀寫實驗

（14）電子琴實驗

（15）簡單I/O口擴展實驗

（16）8251可編程通訊接口和PC機通訊

（17）16*16LED點陣顯示實驗

（18）128*64LCD液晶顯示實驗

（19）8237DMA傳送實驗

（20）8250可編程異步通訊接口實驗

（21）8279鍵盤顯示實驗

（22）溫度測量實驗

（23）壓力測量實驗

擴展卡實驗（選配）

（1）POD5擴展卡：

40芯鎖緊大孔引出，擴展主板以外接口芯片用。

（2）POD1032擴展卡：

主持Lattice公司：ISP1032E芯片實驗開發。

（3）POD1C3擴展卡：

主持Atera公司：EP1C3T144芯片實驗開發。

（4）POD1C6擴展卡：

主持Atera公司：EP1C6T144芯片實驗開發。

（5）模擬組態控制實驗：（USB接口）

（6）單片機課程設計實驗平臺（51選配）

乒乓球游戲設計

搶答器設計

音樂盒的制作

溫度巡回檢測系統

計算器實驗

電子密碼鎖

超聲波測距

汽車倒車?yán)走_(dá)

生產線貨物自動計數設備

數顯頻率計實驗
