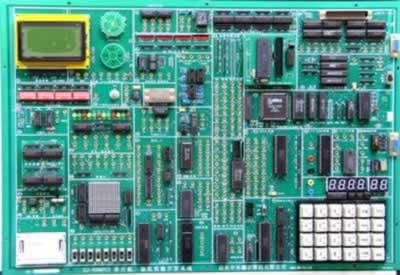

SYL-598PCI 現代單片機,微機,EDA綜合開發實驗箱

一、現代單片機,微機,EDA綜合開發實驗箱概述:

現代單片機,微機,EDA綜合開發實驗箱是《MCS-51/96單片機原理與接口》、《十六位微機原理與接口》、《32位微機原理與接口》、《單片機控制技術》、《自動化控制》、《EDA》等課程教學的佳配套實驗設備。在SYL598KC基礎上增加32位PCI接口，以小系統、多功能、易擴展為設計思想，主板以《SYL-51/96/88系列單片機·微機實驗指導書》實驗為主，增加地址總線、數據總線、控制總線引出和擴展單元（區），這樣學校可以從需要出發，選配各種擴展模塊，為各類院校的教學設備實驗、課程設計、畢業設計提供了良好的實驗開發環境，也是科研、開發工作者的得力助手。

二、現代單片機,微機,EDA綜合開發實驗箱組成：

硬件：

（1）8/16位系統組成：51/96CPU卡（仿真器外接），8088CPU，系統控制芯片（1032），64K程序存儲器（w27c512），64K數據存儲器（61256x2），開放式4*6鍵盤電路，開放式6位動態數碼管顯示電路，配有串口或USB通信方式，出廠配置為串口。

（2）32位接口單元：32位開關邏輯電平輸入/輸出顯示電路，32位I/O接口電路，32存儲器電路，32位PCI接口驅動電路，32位PCI接口卡（由PCI9054、93C56組成）。

（3）輸入/輸出：128*64LCD圖文電路（或字符式1602LCD），單脈沖發生器，8MH時鐘分頻，8位開關邏輯電平輸入/輸出電路，排針∕鎖緊孔轉接口、16*16LED點陣電路，音頻功放，0～5V可調模擬量，PWM電路、射極跟隨器，ISP在線下載接口，打印口，用戶串行接口。

（4）常用接口芯片：RS232/485、74LS273、74LS244、8279、0832、0809、8259、8237、8253、8250、8251、8255、等；

（5）控制對象：喇叭、溫度18B20、IC卡讀寫、蜂鳴器、小型直流電機、步進電機、壓力傳感器、繼電器等；

（6）擴展單元接口：提供總線接口，可自行擴展設計或選配我公司各種擴展模塊。

（7）可選配邏輯分析儀；

軟件：

系統配置2000/xp等操作平臺的單片機·微機仿真調試軟件，支持匯編、C51語言編譯、調試；單片機在線下載軟件等。

電源：

系統內置高性能直流穩壓電源。

機箱：

系統配置輕便鋁合金箱子作為實驗箱。

三、現現代單片機,微機,EDA綜合開發實驗箱主要特點:

（1）系統自動識別CPU：598PCI是集51、96、8088、PCI于一體的四合一實驗系統。該系統以8088實驗系統作為基板，自成一體，可單獨作為8086微機原理和接口實驗使用，也可分別疊插51卡、96卡、32位PCI卡，構成8/16/32位實驗開發系統，結構緊湊，資源充分共享，自動識別CPU的類型。

（2）仿真器外置：實驗儀外置SYL-208型51/96通用單片機仿真器（這樣仿真器可單獨使用），64K數據空間、64K程序空間全部開放，不占用CPU資源，采用雙CPU模式，仿真CPU和實驗CPU獨立運行，軟件提供單步、斷點、暫停、全速運行等調試功能。也可選用Keil51_CPU卡仿真51單片機實驗系統。

（3）支持EDA開發：通過選配EDA擴展卡，實現EDA和單片機兩合一，可分別控制實驗電路。

（4）實驗開放性：實驗電路單元盡可能獨立開放,如開放式鍵盤,開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。

（5）二次開發：系統將地址總線、數據總線、控制總線全部引出，主機板留有擴展單元，通過單片機仿真器調試用戶系統。

（6）在線下載：在線編程自動識別,無需開關切換，不需編程器，可直接燒錄AT89S5X單片機。

（7）二種工作方式：一是聯PC機運行（32位只能聯PC機運行），在與上位軟件聯機的狀態下，實現各種調試和行運的操作；二是脫機運行，系統配有管理監控，在無仿真器狀態下，系統自動切換到脫機管理狀態，用戶可輕松調用EPROM中的實驗程序完成實驗。另配有Labview虛擬儀器實驗例程

四、現代單片機,微機,EDA綜合開發實驗箱實驗項目:

（一）51單片機實驗

軟件實驗

（1）清零程序；

（2）拆字程序；

（3）拼字程序；

（4）數據區傳送子程序；

（5）數據排序實驗；

（6）查找相同數據個數；

（7）無符號雙字節快速乘法子程序；

（8）多分支程序；

（9）脈沖計數實驗；

（10）電腦時鐘實驗。

硬件實驗

（1）P1口亮燈實驗；

（2）P1口轉彎燈實驗；

（3）P3.3口輸入，P1口輸出實驗；

（4）工業順序控制實驗；

（5）8255A、B、C口輸出方波實驗；

（6）8255PA口控制PB口；

（7）8255控制交通燈；

（8）簡單I/O擴展實驗；

（9）A/D0809轉換實驗；

（10）D/A0832轉換實驗；

（11）8279鍵盤顯示實驗；

（12）通用打印機實驗；（打印機選配☆）

（13）微型打印機打印字符、曲線、漢字實驗；（打印機選配☆）

（14）I2C儲存卡讀寫實驗；

（15）繼電器控制實驗；

（16）步進電機控制；

（17）8253方波實驗；

（18）小直流電機調速實驗；

（19）16*16LED點陣顯示實驗；

（20）128*64LCD液晶顯示實驗；

（21）8250可編程異步通訊接口實驗（自發自收）；

（22）8251可編程通訊接口實驗（與PC機）；

（23）單片機RS232/485串行發送實驗（雙機通訊）；

（24）單片機RS232/485串行接收實驗（雙機通訊）；

（25）DS18B20單總線溫度測量實驗

（26）壓力實驗；

（27）PWM實驗

（28）射極跟隨器

擴展卡實驗（選配）☆

（1）POD1擴展卡主持以下實驗：

看門狗實驗

紅外線遙控收發實驗

165并轉串

164串轉并

查詢式鍵盤

（2）POD2擴展卡主持以下實驗：

LM331V/F、F/V實驗

138譯碼

（3）POD3擴展卡主持以下實驗：

串行EEPROM93C46讀寫實驗

I2CAT24C02讀寫實驗

TLC549串行A/D轉換實驗

TLC561510位D/A串行轉換實驗

PCF8563I2C日歷時鐘實驗

（4）POD4擴展卡主持以下實驗：

ISD1420語音錄放

（5）POD5擴展卡：

40芯鎖緊大孔引出，擴展主板以外接口芯片用。

（6）POD1032擴展卡：

主持Lattice公司：ISP1032E芯片實驗開發。

（7）POD1C3擴展卡：

主持Atera公司：EP1C3T144芯片實驗開發。

（8）POD1C6擴展卡：

主持Atera公司：EP1C6T144芯片實驗開發。

（9）CAN卡：CAN總線通訊接口實驗

（10）以太網卡：以太網TCP/IP協議接口實驗

（11）USB2.0卡：USB2.0通訊接口實驗。

（二）96單片機實驗

軟件實驗

(1)清零程序

(2)拆字程序

(3)拼字程序

(4)數字區傳送子程序

(5)數據排序實驗

(6)查找相同個數

(7)無符號雙字節快速乘法子程序

(8)多分支程序

硬件實驗

(1)P1口亮燈實驗

(2)P1口轉彎燈實驗

(3)P2.6口輸入，P1口輸出

(4)工業順序控制

(5)8255A、B、C口輸出方波

(6)8255PA口控制PB口

(7)8255控制交通燈

(8)簡單I/O擴展

(9)A/D轉換實驗

(10)D/A轉換實驗

(11)8279鍵盤顯示實驗

(12)通用打印機☆

(13)繼電器控制

(14)8253方波

(15)步進電機控制

（三）8086微機實驗

軟件實驗：

（1）二進制多位加法實驗

（2）二進制轉換為BCD碼實驗

（3）BCD碼轉換為二進制碼

(4）十進制數的BCD碼相減運算

（5）內存清零實驗

（6）數碼顯示實驗

（7）求大數和小數

（8）數據塊傳送實驗

（9）分支程序設計。

硬件實驗：

（1）A/D轉換實驗

（2）D/A轉換實驗（一）

（3）D/A轉換實驗（二）

（4）8255A并行口實驗（一）

（5）8255A并行口實驗（二）

（6）定時器/計數器實驗

（7）8259單級中斷控制器實驗

（8）串行口發送實驗（雙機通訊）

（9）串行口接收實驗（雙機通訊）

（10）小直流電機調速實驗；

（11）步進電機控制

（12）繼電器控制

（13）存貯器讀寫實驗

（14）電子琴實驗

（15）簡單I/O口擴展實驗

（16）8251可編程通訊接口和PC機通訊

（17）16*16LED點陣顯示實驗

（18）128*64LCD液晶顯示實驗

（19）8237DMA傳送實驗

（20）8250可編程異步通訊接口實驗

（21）8279鍵盤顯示實驗

（22）溫度測量實驗

（23）壓力測量實驗

擴展卡實驗（選配）☆

（1）POD4擴展卡主持以下實驗：

·ISD1420語音錄放

（2）POD5擴展卡：

·40芯鎖緊大孔引出，擴展主板以外接口芯片用。

（四)PC機32位接口實驗系統

1、實模式原理實驗

（1）顯示程序實驗

（2）數據傳送程序實驗

（3）數碼轉換程序實驗

（4）運算類程序實驗

（5）分支程序實驗

（6）循環程序實驗

（7）子程序實驗

（8）綜合設計程序實驗

2、保護模式原理實驗

（1）描述符及描述符表實驗

（2）任務內控制轉移實驗

（3）任務切換實驗

（4）中斷/異常處理實驗

（5）虛擬8086環境實驗

（6）實模式與保護模式間切換實驗

3、32位微機接口技術實驗

（1）基本I/O接口設計實驗

（2）地址譯碼電路設計實驗

（3）32位存儲器擴展實驗

（4）8259中斷控制器實驗

（5）8255并口控制器應用實驗

（6）8251串口控制器應用實驗

（7）8253定時/計數器應用實驗

（8）A/D轉換實驗

（9）D/A轉換實驗

（10）電子發聲設計實驗

（11）鍵盤掃描及顯示設計實驗

（12）點陣LED顯示設計實驗

（13）LCD液晶顯示設計實驗（須選配LCD單元）

（14）紅外實驗(選配)

4、微機控制應用實驗

（1）直流電機閉環調速實驗

（2）溫度閉環控制實驗

（3）步進電機控制實驗

5、Windows下的PCI設備驅動程序及其接口應用設計實驗

（1）PCI總線配置操作實驗

（2）WDM驅動程序設計實驗

（3）I/O操作設計實驗

（4）存儲器操作設計實驗

（5）中斷處理設計實驗

（6）信號發生器設計實驗

（7）溫度閉環控制系統設計實驗

6、PCI總線擴展應用設計實驗（須選配PCI總線應用開發板）

說明：實驗項目打“☆”號為選配實驗。
