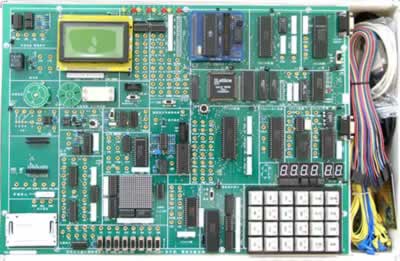

SYL-5286K＋ 單片機微機開發實驗箱

一、單片機微機開發實驗箱描述:

SYL-5286K＋單片機微機開發實驗箱是《MCS-51單片機原理與接口》、《單片機控制技術》、《十六位微機原理與接口》、《自動化控制》等課程教學的佳配套實驗設備，為各類院校的教學設備實驗、課程設計、畢業設計提供了良好的實驗開發環境，也是科研、開發工作者的得力助手。

二、單片機微機開發實驗箱組成：

硬件：

（1）仿真器與單片機微機系統擴展：51CPU卡，8088CPU，64K程序存儲器，64K數

據存儲器，開放式4*6鍵盤電路，開放式6位動態數碼管顯示電路，配有串口或USB通信方式，出廠配置為串口。

（2）輸入/輸出：128*64LCD圖文電路（或字符式1602LCD），16*16LED點陣電路，

開關邏輯電平輸入/輸出，8MHZ時鐘與分頻，單脈沖發生器，ISP在線下載接口。

（3）常用接口芯片：8250、8251、8253、8255、8279、0809、0832、74LS273、74LS244、8237、8259、RS232/485等；

（4）控制對象：小型直流電機、步進電機、溫度、壓力、繼電器、電子音響喇叭、IC卡讀寫等；

軟件：

系統配置Win98/2000/xp等操作平臺的單片機、微機仿真調試軟件，支持匯編、C51、C語言編譯、調試；單片機在線下載軟件等。

電源：

系統內置高性能直流穩壓電源。`

機箱：

系統配置輕便鋁合金箱子作為實驗箱。

三、單片機微機開發實驗箱主要特點：

（1）系統自動識別CPU：5286K＋是集51、8088二大系列CPU于一體的二合一實驗系統，內置8088實驗系統。該系統以8088實驗系統作為基板，自成一體，可單獨作為8086微機原理和接口實驗使用；同時疊插51CPU卡，仿真器外置，構成51單片機實驗開發系統，結構緊湊，資源充分共享，CPU類型有1X2開關切換，無需插拔CPU卡！。（劃線部分是比5286K增強部分）。

（2）實驗開放性：實驗電路單元盡可能獨立開放,如開放式鍵盤,開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。

（3）二次開發：主機板留有擴展單元，通過選配我廠提供擴展卡擴展實驗功能，或根據接口定義自行擴展。

（4）在線下載：不需編程器，可直接燒錄AT89S5X單片機。

（5）二種工作方式：一是聯PC機運行，在與上位軟件聯機的狀態下，實現各種調試和運

行的操作；二是脫機運行，系統配有管理監控，在無仿真器狀態下，系統自動切換到脫機管理狀態，用戶可輕松調用EPROM中的實驗程序完成實驗。

四、單片機微機開發實驗箱實驗項目：

51實驗部份

軟件實驗

（1）清零程序；

（2）拆字程序；

（3）拼字程序；

（4）數據區傳送子程序；

（5）數據排序?qū)嶒灒?/P>

（6）查找相同數據個數；

（7）無符號雙字節快速乘法子程序；

（8）多分支程序；

（9）脈沖計數實驗；

（10）電腦時鐘實驗。

硬件實驗

（1）P1口亮燈實驗；

（2）P1口轉彎燈實驗；

（3）P3.3口輸入，P1口輸出實驗；

（4）工業順序控制實驗；

（5）8255A、B、C口輸出方波實驗；

（6）8255PA口控制PB口；

（7）8255控制交通燈；

（8）簡單I/O擴展實驗；

（9）A/D0809轉換實驗；

（10）D/A0832轉換實驗；

（11）8279鍵盤顯示實驗；

（12）通用打印機實驗；☆

（13）微型打印機打印字符、曲線、漢字實驗；☆

（14）日歷時鐘DS12887控制實驗；☆

(15)I2C儲存卡讀寫實驗；

（16）語音芯片ISD1420控制實驗（錄音）；☆

（17）語音芯片ISD1420控制實驗（放音）；☆

（18）繼電器控制實驗；

（19）步進電機控制；

（20）8253方波實驗；

（21）小直流電機調速實驗；

（22）16*16LED點陣顯示實驗；

（23）128*64LCD液晶顯示實驗；

（24）8250可編程異步通訊接口實驗（自發自收）；

（25）8251可編程通訊接口實驗（與PC機）；

（26）單片機RS232/485串行發送實驗（雙機通訊）；

（27）單片機RS232/485串行接收實驗（雙機通訊）；

（28）溫度壓力實驗；

88實驗部份

軟件實驗：

（1）二進制多位加法實驗

（2）二進制轉換為BCD碼實驗

（3）BCD碼轉換為二進制碼

(4）十進制數的BCD碼相減運算

（5）內存清零實驗

（6）數碼顯示實驗

（7）求大數和小數

（8）數據塊傳送實驗

（9）分支程序設計。

硬件實驗：

（1）A/D轉換實驗

（2）D/A轉換實驗（一）

（3）D/A轉換實驗（二）

（4）8255A并行口實驗（一）

（5）8255A并行口實驗（二）

（6）定時器/計數器實驗

（7）8259單級中斷控制器實驗

（8）串行口發送實驗（雙機通訊）

（9）串行口接收實驗（雙機通訊）

（10）小直流電機調速實驗；

（11）步進電機控制

（12）繼電器控制

（13）存貯器讀寫實驗

（14）電子琴實驗

（15）簡單I/O口擴展實驗

（16）8251可編程通訊接口和PC機通訊

（17）16*16LED點陣顯示實驗

（18）128*64LCD液晶顯示實驗

（19）8237DMA傳送實驗

（20）8250可編程異步通訊接口實驗

（21）8279鍵盤顯示實驗

（22）溫度控制實驗

（23）壓力測量實驗

擴展卡實驗（選配）☆

（1）POD1擴展卡主持以下實驗：

看門狗實驗

紅外線遙控收發實驗

165并轉串

164串轉并

查詢式鍵盤

（2）POD2擴展卡主持以下實驗：

LM331V/F、F/V實驗

138譯碼

（3）POD3擴展卡主持以下實驗：

串行EEPROM93C46讀寫實驗

I2CAT24C02讀寫實驗

TLC549串行A/D轉換實驗

TLC561510位D/A串行轉換實驗

PCF8563I2C日歷時鐘實驗

（4）POD4擴展卡主持以下實驗：

ISD1420語音錄放（51/88）

（5）POD5擴展卡：（51/88）

40芯鎖緊大孔引出，擴展主板以外接口芯片用。

（6）CAN卡：CAN總線通訊接口實驗

（7）以太網卡：以太網TCP/IP協議接口實驗

（8）USB2.0卡：USB2.0通訊接口實驗。

說明：實驗項目打“☆”號為選配擴展卡實驗（無注明僅供51使用）。
