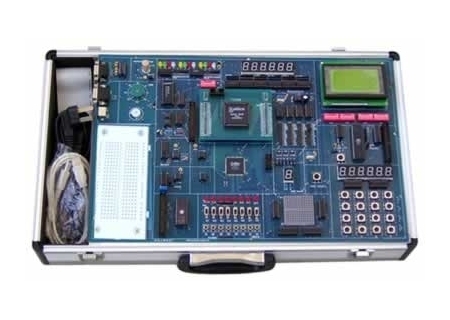

SYL-E802 自動接線式EDA實驗箱

SYL-E802自動接線式EDA實驗箱是一種多功能、高配置、高品質、具有自動接線功能的EDA教學與開發實驗設備。自動接線式EDA實驗箱在提供的實驗示例中都可采用自動接線方式完成實驗,適用于高等院校的EDA教學、課程設計和畢業設計。

二、自動接線式EDA實驗箱特點：

1．無連線操作方式，系統的實驗電路結構是可控的，采用“多任務重配置”設計方案。即可通過模式選擇鍵MODESELECT，使之自動改變連接方式以適應不同的實驗需要，使學生從傳統的硬件連線搭試方式轉到軟件設計、仿真調試電路系統的實驗方式，使傳統硬件設計方式用EDA技術實現。

2．對于不同的目標芯片可配不同的適配座?？捎玫哪繕诵酒ˋltera、Lattice、Xilinx等著名FPGA/CPLD廠商幾乎所有CPLD、FPGA等EDA器件。

3．混合電壓系統，具備對5V、3.3V、2.5V、1.8V不同核芯電壓的CPLD/FPGA器件進行在線編程下載和配置。

4．系統配置標準規范：擁有豐富的外圍硬件接口資源，同時，還配置了標準的擴展接口，可以完成各類常規和典型的EDA相關實驗。

5系統配有單片機管理系統和128*64LCD,實時提供相關信息。用戶可根據需要對管理信息修改。

三、自動接線式EDA實驗箱實驗系統的硬件配置：

1.主板可與多種下載板相適配

2.6位動態掃描顯示電路

3.6位靜態鎖存顯示電路

4.12位發光二極管顯示電路

5.8位二檔開關及其電平指示電路

6.8位按鍵開關電路

7.一個16*16的點陣顯示

8.一個12864C的液晶顯示

9.一個串行A/D轉換器TLC549

10.一個串行D/A轉換器TLC5620

11.A/D轉換器ADC0809

12.D/A轉換器DAC0832

13.時鐘信號源：24MHZ、12MHZ、6MHZ、4M、1M、500KHZ、8KHZ、4KHZ、1KHZ、128HZ、64HZ、8HZ、4HZ

14.MCS-51單片機總線接口電路（AT89S52）

15.40芯I/O擴展接口

16.一個5V揚聲器

17.一個四相步進電機

18.一個5V直流電機

19.0~5V電位器

20.一個4*4小鍵盤

21.配有32K存貯器27C256

22.一個串行總線存儲器93C46

23.PS/2鍵盤接口

24.VGA視頻接口

25.RS232串行通信接口;

四、自動接線式EDA實驗箱主要實驗課題：

<一>基本實驗：

1.七人表決器

2.四位加法器

3.BCD碼加法器

4.格雷碼變換器

5.四位并行乘法器

6.D觸發器和JK觸發器

7.74LS160功能模塊計數器

8.可控脈沖發生器

9..英語字母顯示實驗

10.序列檢測器

11.可變模16位加法計數器

12.正負脈沖數控調制發生器；

<二>模塊實驗：

1.A/D0809模數轉換器實驗

2.D/A0832數模轉換器實驗

3.步進電機控制實驗

4.LED點陣實驗

5.LCD液晶顯示

6.鍵盤擴展實驗

7.時鐘顯示實驗

8.靜態數碼管顯示電路

9.串行D/A轉換器TLC5620實驗

10.串行A/D轉換器TLC549實驗

11.VGA彩條信號發生器

12.電子音樂實驗電路

13，RS232串行通訊實驗

14，PS/2鍵盤實驗

15，單片機總線接口實驗
