YL8653型高頻電子線路實驗箱(價格:4500元)

簡述：YL8653型高頻電子線路實驗箱整個系統包含15個基本實驗?zāi)K，可完成19項實驗。各模塊除可單獨進行測試外，還可將各模塊相互連接組成無線發送和接收系統，進行無線傳輸系統實驗和性能測試。實驗箱設計成主板加模塊形式，主板上配備了函數信號發生器、音樂信號、語音信號、高頻信號發生器、頻率計模塊，實驗時只需插上相應模塊無需外置儀表（除示波器）即可進行實驗，主板上可同時安放六塊實驗?zāi)K。實驗箱設計美觀，各模塊性能穩定，測試點與參數調節設置合理，輸出波形和系統實驗效果理想，是一款非常理想的高頻實驗設備。

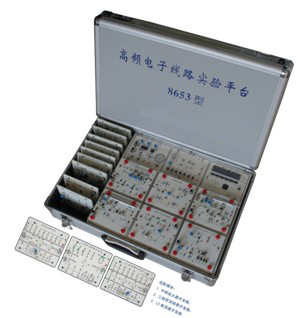

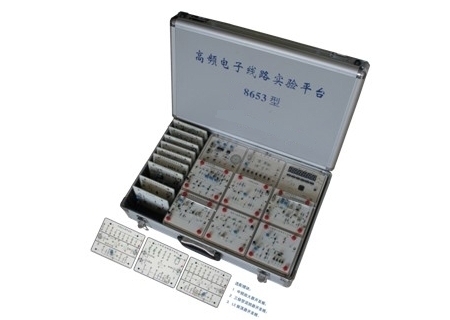

一. 高頻電子線路實驗箱產品圖片

注：圖片僅參考！另三塊小板為選配！

二. 產品特點

采用模塊化設計，使用者可根據需要選擇模塊，即可節約經費又方便今后升級。

盡量采用原理性突出的典型電路，板面標注電路原理圖，便于結合理論知識進行學習和分析。

采用分立元件，貼片元件與集成電路相結合，模擬電路與數字電路相結合的原則，既便于學生深入掌握電路基本工作原理，又能及時了解現代無線電通信系統的新技術。

突出單元電路的性能測試和系統的頻率變換過程，通過對波形的觀測，可使學生對變頻非線性變換電路有一個清晰的感性認識。

各個實驗單元電路既自成完整系統，又便于互連成一個較大的系統進行聯試聯調，以增加學習的綜合性、系統性和趣味性。

三． 實驗項目及內容。

1.小信號調諧放大電路實驗（含單調諧和雙調諧）

主要實驗內容：測試單調諧與雙調諧放大器的電壓增益、通頻帶、選擇性和動態范圍。

2.非線性丙類功率放大電路實驗

主要實驗內容：觀察高頻功率放大器丙類工作狀態的現象，測試丙類功放的調諧特性、負載特性，測試激勵信號變化、負載變化、電源電壓變化對工作狀態的影響，能清晰地觀察欠壓、臨界和過壓三種狀態的余弦脈沖波形。

3.三點式振蕩器實驗（含LC振蕩器和晶體振蕩器）

主要實驗內容：觀察LC振蕩器中電源電壓，反饋系數和負載對振蕩器的影響，觀測并比較LC振蕩器和晶體振蕩器的頻率穩定度。測試并比較西勒電路與克拉潑電路的特性。

4.中頻放大器實驗

主要實驗內容：用點測法測出中頻放大器的幅頻特性，測試中放的電壓增益，通頻帶和選擇性。

5.混頻器實驗（含三極管混頻和集成乘法器混頻）

主要實驗內容：測量混頻器輸入，輸出頻率之間的關系，觀察輸入波形為調幅波時混頻器的輸出波形。

6.幅度調制器實驗（含功放基極調幅和模擬乘法器調幅）

主要實驗內容：模擬乘法器的輸入失調電壓、直流調制特性測量，觀察改變調幅時輸出波形的變化并計算調幅度。應用模擬乘法器MC1496實現全載波調幅、雙邊帶調幅。

7.包絡檢波和同步檢波實驗

主要實驗內容：實現普通調幅波的解調，觀察雙邊帶調幅波的解調，觀察對角線失真、負峰切割失真以及檢波器不加高頻濾波時的現象。

8.變?nèi)荻O管調頻實驗

主要實驗內容：觀測壓控振蕩器（VCO）的振蕩頻率，測試變?nèi)荻O管的靜態調制特性，觀察調頻波波形，觀察調制信號振幅變化時對頻偏的影響，觀察寄生調幅現象。

9.鑒頻器實驗（電容耦合回路相位鑒頻器）

主要實驗內容：了解電容耦合相位鑒頻器的工作原理，測量鑒頻特性曲線。

10.4046鎖相環組成的頻率調制器實驗。

主要實驗內容：觀察鎖相環的同步帶和捕捉帶，觀察鎖定后的典型波形，觀察輸入調制信號為正弦波和方波時的調頻波形。

11.4046鎖相環組成的鑒頻器實驗

主要實驗內容：掌握用4046鎖相環實現頻率解調的原理，觀測無輸入信號時的輸出方波，觀測正弦波調制和方波調制的調頻波的解調。

12.自動增益控制（AGC）實驗

主要實驗內容：改變中放輸入信號幅度，測量AGC電壓變化情況，改變中放輸入信號幅度，比較接與不接AGC時，中放輸出幅度的變化情況。

13.調幅發射機聯試實驗

主要實驗內容：將各所需模塊連接成調幅發射機，測試各模塊輸入輸出波形，并調整各模塊可調元件，使發射機輸出達最佳狀態。

14.調幅接收機聯試實驗

主要實驗內容：將各所需模塊連接成調幅接收機，測試各模塊輸入輸出波形，并調整各模塊可調元件，使接收機輸出達最佳狀態。

15.發射與接收完整系統的聯調實驗

高頻電路實驗儀主要實驗內容：將各模塊構成一個完整的收發系統（可以是無線收發，也可以用電纜將收發連接，有四種連接方案），通過測試各部分波形，比較發射與接收波形，建立起完整的通信概念。

四. 產品功能及技術指標

內置實驗儀器技術指標

1.函數發生器（低頻信號源）

輸出波形：正弦波，三角波，方波

輸出頻率范圍：正弦波：100Hz～10KHz

三角波：100Hz～10KHz

方波：100Hz～10KHz

輸出幅度：10MVp-p～5Vp-p（連續可調）

音樂信號，話筒接口，音頻功放、喇叭（可構成系統）

2.高頻信號源

輸出波形：正弦波

頻率范圍：1.5MHz～20MHz（分為6個波段）

輸出幅度：10MVp-p～2Vp-p（連續可調）

3.頻率計

測量頻率范圍：40MHz以內，可升級到70MHz。

4.內置電源

輸入：AC 220V±22V, 50Hz±2Hz

輸出：DC ±12V, ±5V直流穩壓源。

實驗?zāi)K技術指標

1.單調諧回路諧振放大器（諧振頻率6.3MHz）

2.雙調諧回路諧振放大器（諧振頻率6.3MHz）

3.LC與晶體振蕩器（LC頻率4—12MHz,晶振6MHZ）

4.晶體三極管混頻器（本振輸入8.8MHz,載波6.3MHz，輸出2.5MHz）

5.集成乘法器混頻器（本振輸入8.8MHz,載波6.3MHz，輸出2.5MHz）

6.中頻放大器（放大2.5MHz的中頻信號）

7.集成乘法器幅度調制電路（載波頻率20MHz以內，音頻10KHz以內）

8.集成乘法器幅度解調電路（同步解調）

9.晶體二極管檢波器（包絡檢波，可觀察對角切割失真和底部切割失真，并有低頻放大）

10.高頻功率放大與發射實驗（6.3MHz發射，可進行基極調幅）

11.變?nèi)荻O管調頻（8.5MHz中心頻率）

12.電容耦合回路相位鑒頻器（8.5MHz中心頻率）

13.4046鎖相環組成的頻率調制器（輸出方波）

14.4046鎖相環組成的鑒頻器（與4046頻率調制器配套使用）

15.自動增益控制（AGC）電路

16.調幅接收機聯試（利用上述1、2、3、4、5、6、7、10、16等模塊可構成調幅接收機）

17.調幅發射機聯試（利用上述3、8、11、17、18.模塊可構成調幅發射機）

18.收發聯試（可連接成無線收發系統，也可用電纜將收發連接起來構成系統，有四種連接方案）
