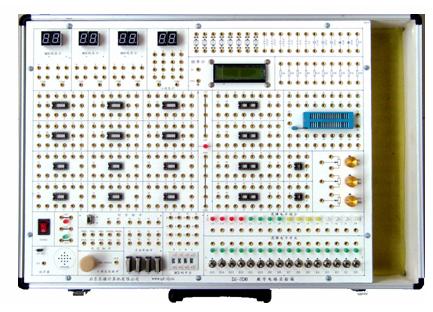

YL-SD8 型數字電路實驗箱

YL -SD8數字電路實驗箱，可以完成高等院校“數字電路課程”的全部實驗，數字電路實驗箱適用于高等院校及各類職業技術學校的電子技術類教學。

一、系統特點

1、配有多種信號源、電平指示、電平開關、數碼管、頻率計、電位器組等公用單元，鎖緊插座、IC擴展區等?？赏瓿沈炞C性實驗、開放性實驗及課程設計。

2、實驗連線插孔采用疊插自鎖式鍍金插孔，通過焊接固定在實驗板上，不松動，不氧化，壽命長，連接可靠，維修方便、簡捷；

3、電源輸出均有過流保護，自動恢復功能。

4、實驗箱由一體型鉛合金型材制成，箱體牢固可靠，不變形，重量輕，絕緣安全性能好，開關箱蓋方便可靠，外型美觀，造型氣派。

（5）系統配有“電路設計與仿真軟件—Electronics.Workbench.Multisim.v9.0”。幫助學生在自行設計實驗電路時先進行仿真試驗，以提高設計成功率。

二、系統組成

1、電源:交流輸入：220V±10% 、50Hz

          固定直流輸：出5V/2A、±12V/0.5A 、；

2、手動單脈沖電路4組：每組可同時輸出正負兩個脈沖，脈沖幅值為TTL電平。

3、連續脈沖源：0～100KHz。TTL電平輸出。

4、固定頻率脈沖源16路，輸出為TTL電平：1Hz、10Hz、100Hz、1KHz、10KHz、100KHz、500KHz、1MHz、5MHz、10MHz；

5、時序脈沖發生電路及啟?？刂齐娐贰？僧a(chǎn)生四路脈沖信號，脈沖周期與輸入的時鐘信號相同，四個脈沖之間依次相差1個輸入時鐘周期。

6、液晶顯示頻率計，測量范圍：0-50MHz 。

7、十六位邏輯電平輸入開關：可輸入低電平‘0’、高電平‘1’（為正邏輯），發光二極管指示；

十六位邏輯電平輸出指示：低電平‘綠’、高電平‘紅’。

8、十六位發光二極管電平指示。指示燈亮表示高電平‘1’，指示燈滅表示低電平‘0’。

9、數碼管顯示：六位由七段LED數碼管組成的BCD碼譯碼顯示電路，供數字鐘、日歷等實驗顯示用；二位由七段顯示LED數碼管（不帶譯碼）

10、揚聲器及驅動電路?？捎米鲿r鐘報時、報警及音樂演奏的發聲裝置。

11、BCD碼開關四組。提供BCD編碼輸入。

12、可變電位器組，阻值分別1K，20K，100K。

13、開放實驗區，用于擴展實驗、課程設計使用。

（1）提供40芯鎖緊插座1只，20芯圓孔插座4只，16芯圓孔插座6只，14芯圓孔插座6只，8芯圓孔插座2只，可插8芯～40芯的各種IC。

（2）分立元件接插區，可接插電阻、電容、穩壓管、二極管、三極管等元器件，方便擴展

三、實驗項目

1、門電路的邏輯功能及測試實驗

2、組合邏輯電路（半加器、全加器及邏輯運算）實驗

3、觸發器實驗（一） R-S、D、JK

4、觸發器實驗（二）三態輸出觸發器、鎖存器

5、時序電路測試與研究

6、集成計數器及寄存器實驗

7、譯碼器和數據選擇器實驗

8、波形產生器及單穩態觸發器實驗

9、555時基電路實驗

可選做如下實驗

10、晶體管開關特性、限幅器與鉗位器實驗

11、TTL門電路參數測試實驗

12、CMOS門電路測試實驗

13、A/D、D/A轉換電路實驗

14、時序電路應用實驗

15、四路優先判決電路實驗

16、智力竟賽搶答器實驗

17、電子秒表實驗

18、3位半直流數字電壓表實驗

19、數字頻率計實驗

20、拔河游戲機實驗

21、隨機存儲器及其應用實驗

22、8路搶答器電路設計實驗

23、數字鐘電路的設計實驗

24、交通燈控制邏輯電路設計實驗

25、汽車尾燈控制電路

26、籃球競賽30S計時器
