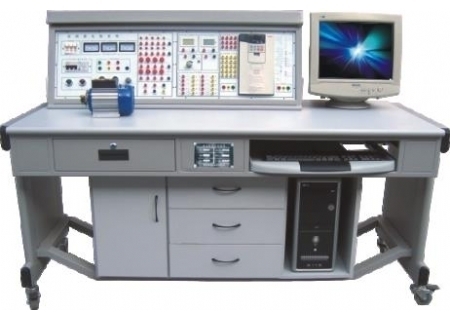

SHYL-X01變頻調速技術實訓裝置

一、變頻調速技術實訓裝置概述

    變頻調速技術實訓臺是在總結當前變頻調速實訓教學設備的基礎上，推出的一款先進的變頻調速裝置，變頻調速技術實訓裝置為變頻技術實訓和考核提供了先進的操作平臺。變頻器選用應用廣泛的三菱FR-A840-1.5K變頻器，帶有RS485通信接口。實訓臺可完成“變頻調速技術”課程的相關教學實訓。特別是系統提供開放式實訓教學，可充分培養學生的實際動手能力，為參加就業崗位打下堅實的基礎。

二、變頻調速技術實訓裝置技術性能

1.輸入電源：三相四線（或三相五線）～380V±10%  50Hz

2.工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)

3.裝置容量：＜0.5KVA

4.重    量：＜110Kg

5.外形尺寸：1600mm×700mm×1300mm

6.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準安全符合國家標準（《電氣設備安全設計導則》GB\T25925-2011）

三、變頻調速技術實訓裝置裝置組成

    實訓裝置由控制屏、實訓桌、變頻實訓組件、繼電接觸實訓組件、數字量/模擬量輸入輸出給定指示組件、三相異步電機、電機導軌、測速機構等組成。

（一）控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）

1.交流電源控制單元

380V交流電源U、V、W輸入熔斷器（采用RT28-32 3P熔斷器）經空氣開關后給裝置供電，裝配有三相四線電力綜合顯示儀表，可以測量三相電壓、電流、有功功率、無功功率、功率因數、電網頻率、有功電能、無功電能，三排LED數碼管顯示，可視度高，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制。

提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護; 三相四線輸出插座2只，220v市電插座2只供儀器使用。

2.直流電源、直流電壓/電流表、邏輯輸出及指示等

直流電壓：0～10V可調輸出；直流電流：4～20mA；直流數字電壓表/電流表；電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級；電流表量程0～200 mA、精度0.5級；同時設點動、自鎖按鈕、邏輯開關、直流24V繼電器、1K電位器。

3.繼電接觸實訓組件

提供交流接觸器3只、時間繼電器1只，以上器件所有端子均已引至面板上，完全由操作者自由布線，實訓特點明顯。

4.變頻器實訓模塊

裝置采用三菱FR-A840-00052高性能變頻器，三相380V交流供電，內置EMC濾波器，輸出功率1.5KW。集成RS485通訊接口，具有V/F控制、無傳感器矢量速度/轉矩控制、閉環高精度轉矩/速度/位置控制等工作模式；集成12路數字量輸入/9路數字量輸出，3路模擬量輸入/2路模擬量輸出；具備輸入缺相、電壓不足、過電壓短路、瞬時停電、斷線檢測、位置誤差、失速防止等保護功能。

變頻器所有端子均已引至面板上，系統完全開放，操作者可搭建不同變頻調速控制系統，布線設計、線路走向，實現控制功能，更能鍛煉操作者的動手能力。

（二）三相鼠籠異步電機：交流380V/△

（三）電機導軌及光電編碼器一套

（四）實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用于放置工具及資料，電腦桌聯體設計，造型美觀大方。

（五）每個實驗臺上配有一個主機模塊和多個實驗?zāi)K組成。

四、變頻調速技術實訓裝置實訓項目

繼電接觸控制實訓

1.三相異步電動機點動控制和自鎖控制

2.三相異步電動機Y/△換接啟動控制

3.三相異步電動機聯鎖正反轉控制

4.三相異步電動機延時正反轉控制

變頻控制實訓

MCGS組態監控

20.直線加減速控制及顯示

21.基于三角波的變頻調速控制實時曲線

22.三相異步電機的變頻調速實時曲線

23.三相異步電機變頻調速時電壓、電流、功率、轉速實時采集顯示

基于RS485的MCGS工控組態網絡通訊實訓

（五）全室配置表
