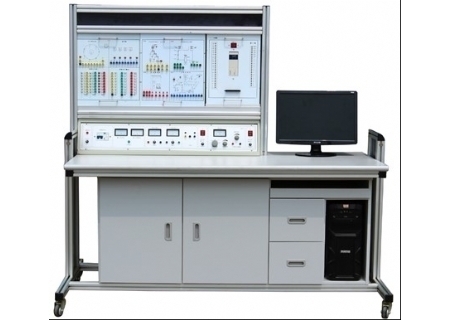

SHYL-S95D PLC可編程控制器實驗裝置
- 貨號：
- 型號規格：
- 品牌：上海育聯
- 所在地：上海
- 供貨總量：大量供貨
- 發貨期限：1星期
- 價格：詢價元
- 電話：+86-021-62987919?/62982737
- 在線聯系：
- 產品詳情
一、PLC可編程控制器實驗裝置概述
上海育聯制造的PLC可編程實驗系統是根據這一教學要求開發的新一代PLC教學產品,自產品推出以來,得到了各大院校教學教師和專家的一致好評。全套裝置設計合理、功能強大、操作簡單方便..本裝置結合當前我國工業自動化應用技術及器件技術的發展，充分考慮實用性、先進性。裝置采用模塊式結構，實訓掛箱包含PLC主機掛箱、PLC模擬負載掛箱、實訓網孔板掛箱及豐富的驗證演示裝置。實訓內容包括PLC的基礎實訓、PLC綜合實訓，實訓項目豐富、綜合性強、緊跟工業自動化發展潮流。
二、PLC可編程控制器實驗裝置裝置 特點
1、裝置采用組件式結構，更換實驗?zāi)K便捷，如需要擴展功能或開發新實驗，只需添加實驗?zāi)K掛箱即可，永不淘汰。
2、實驗對象形象逼真，接近工業現場的實際應用，通過本裝置的訓練，學生很快就能適應現場的工作。
3、采用西門子S7-1500可編程序控制器，功能強大、性能優越，采用模塊化設計，組合靈活，用戶可根據不同的需要組成不同的控制系統。
4、組態棒圖教學，采用工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。
5、實驗項目齊全，含數字量、變頻調速、觸摸屏、網絡通訊及電氣控制等。
三、PLC可編程控制器實驗裝置 技術性能
1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2、電源輸出：有漏電型保護器、過載、短路保護裝置
3、三相四線380V輸出，由三只電壓表指示輸出電壓
4、～220V通過安全插座輸出
5、+24V/2A直流穩壓電源輸出
6、+5V/1A直流穩壓電源輸出
7、±12V/1A直流穩壓電源輸出
8、直流電壓：0～10V可調輸出；直流電流：4～20mA可調輸出
9、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔<400m
10、裝置容量：＜1KVA
11、重 量：＜110Kg
12、外形尺寸：1600mm×700mm×1600mm
13、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
四、PLC可編程控制器實驗裝置 的基本配置及功能

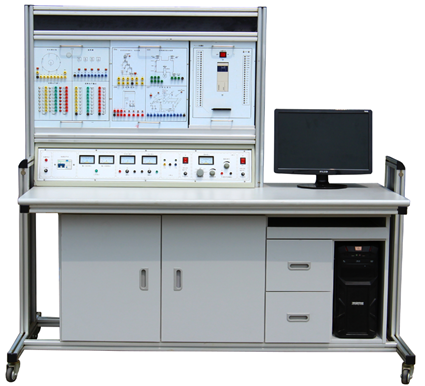

實訓裝置由控制屏、實訓桌、主機實訓組件、PLC實訓臺實訓模塊（含豐富的工業現場設備模擬實訓對象）、變頻器掛箱、觸摸屏掛箱等組成。
（一）功能、特點
1）實驗臺包括
A．直流電壓：0～10V可調輸出；直流電流：0～20mA；
B．～220V通過安全插座輸出
C．三相四線380V輸出，由三只電壓表指示輸出電壓
D．+24V/1A直流穩壓電源輸出
E. +5V/5A直流穩壓電源輸出
2）PLC主機及實驗?zāi)K的輸入輸出端口均已引到面板上。采用插拔式自鎖線連接實驗，輸入可以接模擬輸入開關、行程開關或光電開關等。輸出可以接面板上的指示燈、數碼管和繼電器、直流電機和蜂鳴器，還可以與演示裝置相連接，可應用實際的工業控制。
3）實驗臺結構采用掛箱式，便于實驗項目擴展和用戶第二次開發。
4）PLC主機配置
配置一：西門子S7-1500 CPU 1511C-1 PN，175 KB 程序，1 MB 數據；60 ns；集成2x PN 接口；集成 16 DI/16 DO，5 AI/2 AO，6 HSC@100kHz
配置二：西門子S7-1200 CPU1214C AC/DC/RLY繼電器輸出 數字量14 點輸入/10 點輸出，模擬量 2 路輸入，1 個以太網通信端口；配套編程電纜。
5）實訓桌
實訓桌為工業鋁型材結構，桌面為防火、防水、耐磨高密度板；采用電腦桌實訓桌一體化設計，實訓桌下部設有抽屜柜，左邊位雙開門柜用于存放實訓模塊，中間設有兩個大抽屜用于放置工具及資料，右邊為電腦主機放置柜，電腦主機柜和抽屜上方設有鍵盤托架，造型美觀大方。
（二）實驗項目
1)PLC基本技能實訓
1.PLC認知實訓 2.PLC仿真實訓
3．跳轉、分支功能實驗 4．移位寄存器實驗
5．?dāng)?shù)據處理功能實驗 6．微分、位操作實驗
7．與、或、非邏輯功能實驗 8．定時器、計數器功能實驗
2)PLC模擬控制應用實訓
|
1. 搶答器控制（優先級、數值運算，具有聲效功能） 2. 天塔之光控制（閃爍、發射、流水型） 3. 音樂噴泉控制（具有聲效功能） 4. 十字路口交通燈控制 5. 水塔水位控制 6. 自動送料裝車系統控制 7. 四節傳送帶控制 8. 裝配流水線控制 9. 多種液體混合裝置控制 |
10. 自控成型機控制 11. 全自動洗衣機控制（具有聲效功能） 12. 自控軋鋼機控制 13. 郵件分揀機控制 14. 自動售貨機控制 15. 機械手控制 16. 四層電梯控制 17. 加工中心控制 18. 步進電機PLC控制 |
3）PLC、三相電機技能實訓
1.PLC控制的三相異步電動機正反轉控制
2.PLC控制的三相異步電動機Y/△啟動控制
3.PLC控制的三相異步電動機啟動停止控制
4）PLC、觸摸屏綜合應用技能實訓
|
1. 觸摸屏指示燈對象實驗 2. 觸摸屏開關對象實驗 3. 觸摸屏數據顯示實驗 4. 觸摸屏數據輸入實驗 |
5. 觸摸屏棒圖對象實驗 6. 觸摸屏對象實驗 7. 觸摸屏移動元件對象實驗 8. 觸摸屏靜態顯示實驗 |
5）PLC、觸摸屏、變頻器綜合應用技能實訓
|
1.變頻器功能參數設置與操作 2.外部端子點動控制 3.變頻器控制電機正反轉 4.多段速度選擇變頻調速 5.變頻器無級調速 6.外部模擬量（電壓/電流）方式的變頻調速控制 |
7.基于PLC 的變頻器外部端子的電機正反轉控制 8.基于PLC 數字量方式多段速控制 9.伺服調速器的認識及控制 10.伺服電機的控制實訓 11.基于觸摸屏、PLC伺服電機的控制實訓 |
6）網絡通訊實驗
1、基于PROFINET現場總線 S7-1200主機相互通訊
2、基于PROFINET現場總線觸摸屏S7-1200PLC通訊實驗
3、基于PROFINET現場總線觸摸屏S7-1200PLC變頻器通訊調速實驗
4、基于PROFINET現場總線觸摸屏S7-1200與S7-1500通訊實驗
（三）PLC實訓模塊及電機
|
序號 |
名稱 |
型號 |
備注 |
|
1. |
PLC主機掛箱1 |
西門子S7-1500 CPU 1511C-1 PN，175 KB 程序，1 MB 數據；60 ns；集成2個PN 接口；集成 16點數字量輸入，16點數字量輸出，5路模擬量輸入，2路模擬量輸出，6路高速計數100kHz。所有I/O口引出至Φ4接線端子。 |
所有PLC輸入輸出端口引出至插座 |
|
2. |
PLC主機掛箱2 |
西門子S7-1200 CPU1214C AC/DC/RLY |
|
|
3. |
遠程I/O |
IM 155-6 PN 高性能型 1臺 DI 8x24VDC 基本型， 基座單元類型 A0 1臺 DO 8x24VDC/0.5A 基本型，基座單元類型 A0 1臺 |
|
|
4. |
實訓掛箱一 |
包含音樂噴泉/搶答器/基礎實驗 |
|
|
5. |
實訓掛箱二 |
包含裝配流水線/交通信號燈/自動供水/天塔之光 |
|
|
6. |
實訓掛箱三 |
包含自動送料裝車/傳送帶/多種液體混合裝置/自動售貨機/自動軋鋼機 |
|
|
7. |
實訓掛箱四 |
包含自動成型系統/機械手控制/溫度控制/直流電機控制 |
|
|
8. |
實訓掛箱五 |
包含郵件分檢系統/步進電機的控制 |
|
|
9. |
實訓掛箱六 |
加包含工中心刀具庫/洗衣機自動控制 |
|
|
10. |
實訓掛箱七 |
包含四層電梯的PLC控制/中間繼電器 |
|
|
11. |
實訓掛箱七 |
繼電器控制實驗掛箱（一） |
|
|
12. |
觸摸屏掛箱 |
西門子KTP1200 Basic PN 按鍵+觸摸操作，12寸TFT真彩液晶屏，64K色，集成Profinet接口，背光平均無故障時間：20000小時。用戶可用內存：10MB以上，配方內存：256KB，帶報警緩沖區；帶有PROFINET接口，可與PLC、變頻器進行以太網通信； |
|
|
13. |
變頻器掛箱 |
西門子G120 0.37KW （1）功率模塊：（PM240-2 0.37KW） （2）控制單元PN（CU250S-2 PN） （3）基本操作面板（BOP-2 6SL3255-0AA00-4CA1） |
|
|
14. |
西門子伺服驅動器 |
西門子伺服驅動器：6SL3210-5FB10-1UF1 伺服驅動器電源及功率：1AC 200 V - 240 V (–15% /+10%),0.1 kw ，3AC 200 V … 240 V (–15%/+10%),0.1 kw。額定輸出電流1.2A。通過 PROFINET 使用 PROFI drive 協議進行速度控制。帶Mini USB接口，4個輸入 NPN/PNP，2 個輸出NPN/PNP。PROFINET RT/IRT 接口，帶 2 個端口 (RJ45 插口)。伺服電纜：原裝動力電源電纜；原裝電源伺服編碼器電纜；原裝伺服抱閘電纜。 |
|
|
15. |
西門子伺服電機 |
西門子伺服電機：1FL6022-2AF-1AA1 高動態性能伺服電機額定功率0.1KW, 額定扭矩0.32Nm,額定速度3000rpm,大扭矩0.96Nm,高轉速5000r/min,額定電流1.2A,大電流3.6A，軸高20mm帶滑鍵帶抱閘，防護等級IP65, 增量編碼器 TTL 2500 pp。 |
|
|
16. |
電機導軌、光碼盤測速系統及數顯轉速表 |
包含光碼盤測速系統、數顯轉速表及固定電機的導軌等。在導軌面板上設有五位數顯轉速表，顯示當前轉速；具有電壓反饋信號；同時設有光電編碼信號輸出，包括A、B兩個通道；能夠完成各種速度開/閉環及定位實訓。 |
|
|
17. |
單軸運動裝置 |
由傳感器、滾珠絲杠、絲杠螺母座、指針、移動滑塊、導桿組成，行程:400mm |
|
|
18. |
三相鼠籠異步電機 |
交流380V/△/Y/180W |
五、PLC可編程控制器實驗裝置配置清單
|
序號 |
名稱 |
單位 |
數量 |
備注 | |
|
1. |
電源、信號源、儀器控制屏 |
臺 |
1 |
||
|
2. |
實訓考核桌 |
張 |
1 |
||
|
3. |
PLC實訓模塊 |
塊 |
1 |
掛箱一 |
音樂噴泉/搶答器/基礎實驗 |
|
4. |
掛箱二 |
裝配流水線/交通信號燈/自動供水/天塔之光 | |||
|
5. |
塊 |
1 |
掛箱三 |
自動送料裝車/傳送帶/多種液體混合裝置/自動售貨機/自動軋鋼機 | |
|
6. |
塊 |
1 |
掛箱四 |
自動成型系統/機械手控制/溫度控制/直流電機控制 | |
|
7. |
塊 |
1 |
掛箱五 |
郵件分檢系統/步進電機的控制 | |
|
8. |
塊 |
1 |
掛箱六 |
加工中心刀具庫/洗衣機自動控制 | |
|
9. |
塊 |
1 |
掛箱七 |
四層電梯的PLC控制/中間繼電器 | |
|
10. |
塊 |
1 |
掛箱八 |
交流接觸器控制 | |
|
11. |
PLC主機掛箱1 |
套 |
1 |
S7-1500 CPU 1511C-1 PN | |
|
12. |
PLC主機掛箱2 |
套 |
1 |
S7-1200 CPU1214C AC/DC/RLY | |
|
13. |
遠程I/O |
套 |
1 |
IM 155-6 PN 高性能型 1臺 DI 8x24VDC 基本型， 基座單元類型 A0 1臺 DO 8x24VDC/0.5A 基本型，基座單元類型 A0 1臺 | |
|
14. |
觸摸屏掛箱 |
塊 |
1 |
KTP1200 Basic PN 12寸屏 | |
|
15. |
變頻器掛箱 |
套 |
1 |
西門子G120 0.37KW變頻器 | |
|
16. |
伺服驅動掛箱 |
套 |
1 |
V90西門子伺服，100W， | |
|
17. |
三相電機 |
臺 |
1 |
交流380V/△/Y/180W | |
|
18. |
電機導軌 |
套 |
1 |
電機導軌、光碼盤測速系統及數顯轉速表 | |
|
19. |
單軸運動裝置 |
套 |
1 |
由傳感器、滾珠絲杠、絲杠螺母座、指針、移動滑塊、導桿組成，行程:400mm | |
|
10 |
實驗說明書 |
套 |
1 |
指導學生實訓 | |
|
實驗導線 |
條 |
15 |
藍色Ф4自鎖線（100CM） | ||
|
條 |
15 |
綠色Ф4自鎖線（100CM） | |||
|
條 |
2 |
黑色Ф4自鎖線（100CM） | |||
|
條 |
6 |
黃色Ф4自鎖線（30CM） | |||
|
條 |
2 |
黃色Ф4護套自鎖線（100CM） | |||
|
條 |
2 |
綠色Ф4護套自鎖線（100CM） | |||
|
條 |
2 |
紅色Ф4護套自鎖線（100CM） | |||
|
條 |
3 |
黃色Ф4護套自鎖線（50CM） | |||
|
條 |
2 |
綠色Ф4護套自鎖線（500CM） | |||
|
條 |
2 |
紅色Ф4護套自鎖線（500CM） | |||
|
11 |
計算機 |
臺 |
1 |
自備 | |
