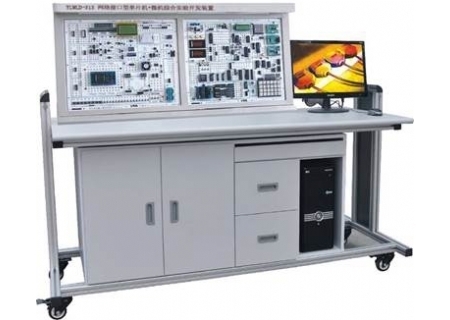

YLWLD-313 網絡接口型單片機微機綜合實驗開發裝置

網絡接口型單片機微機綜合實驗開發裝置是一套開發型、多功能單片機·微機·CPLD／FPGA綜合實驗開發裝置(簡稱系統),該系統吸收了國內外先進教學儀器的優點,結合現代電子技術的需要,增設了許多新型實用接口、單片機通信、控制技術,通過本系統可完成單片機(51/196)、微機(8086)、EDA等學科的原理接口實驗和應用,為單片機·微機實驗室提供綜合實驗平臺,同時也為從事單片機·微機開發人員提供理想的實驗設備環境。

一、網絡接口型單片機微機綜合實驗開發裝置系統組成：

該實驗裝置是由控制屏、內置直流穩壓電源、漏電斷路器等組成，控制屏有兩大塊的雙面印刷線路板組成。

二、網絡接口型單片機微機綜合實驗開發裝置系統特點：

1、598是集51、96、8088（以下簡稱88）三大系列CPU于一體的三合一實驗系統。內置JD-208仿真器(5196)和8088實驗系統。該系統以8088實驗系統作為基板，自成一體，可單獨作為8086微機原理和接口實驗使用，也可分別疊插51或96CPU卡，構成51/96單片機實驗開發系統，598系統結構緊湊，資源充分共享，無總線開關切換，自動識別CPU的類型。

2、實驗系統軟、硬件配置完善，仿真軟件支持Win98/2000/XP等操作系統，并支持匯編語言和C語言的開發，實驗內容豐富，是單片機、微機原理和接口教學的理想平臺。

3、598同時配置EDA下載板和相應IO接口,支持altera、lattice、xilinx三家公司CPLD/FPGA芯片實驗開發。

4、提供多種總線類型的實驗?zāi)K,包括并行總線、RS232總線、RS485總線、I2C總線、SPI串行總線、USB總線、CAN總線、1-WIRE總線和以太網接口,可調試新型外圍接口芯片有:I2C串行RAM AT24C02、I2C串行實時時鐘PCF8563T、I2C串行10位D/A TL5615、8位A/D TL549、1-WIRE總線數字溫度傳感器DS 18B20、RS232芯片MAX232、MAX485、CAN總線控制器SJA1000、CAN總線收發器TJA1050T、網絡芯片RTL8019AS、看門狗電路MAX813L。

5、提供多種輸入／輸出設備，包括字符式1602 LCD、128X64點陣LCD、16X16LED點陣、4X6開放式鍵盤、6位開放式數碼管、IC卡、步進電機、小直流電機、小直流電機、繼電器、語音錄放(含話筒、喇叭)、打印機接口、小直流電機閉環控制、溫度閉環控制等。

6、學生可通過實驗臺內置的仿真器聯PC機調試、運行所有的實驗程序,也可不聯PC機獨立運行。

三、 網絡接口型單片機微機綜合實驗開發裝置實驗項目：

（一）單片機內部功能實驗：

1、單片機內部定時／計數器實驗（脈沖計數）

2、單片機內部定時／計數器實驗、中斷控制綜合實驗（電腦時鐘）

3、單片機串行口實驗—雙機通信

4、單片機串行口實驗—單片機與電腦聯機通信實驗

5、單片機I／O口實驗

6、單片機ISP小系統實驗和看門狗實驗

8、串并轉換（7 4 L S 1 6 4），擴展2位七段LED實驗

9、并串轉換（7 4 L S 1 6 5）實驗

10、v／F轉換實驗

（二）單片機、微機常用接口與應用實驗

11、8位8路A／D轉換ADC 0 8 0 9實驗

12、8位1路D／A轉換D A C 0 8 3 2實驗

13、定時／計數器8 2 5 3 A實驗

14、串行通信接口控制電路8 2 5 1／8250實驗

15、I／O口（7 4 L S 2 7 3／7 4 L S 2 4 4）擴展實驗

16、并行口擴展實驗8 2 5 5／8 1 5 5

17、地址譯碼（3一8譯碼器7 4 L S 1 3 8）實驗

18, 8279鍵盤輸入、LED顯示輸出實驗

19、打印機接口控制實驗（打印機選配）

20、繼電器控制實驗

21、音樂控制實驗

22、語音錄放實驗

23、步進電機（4相）控制

24、十字路口交通燈模型控制實驗

25 、16X16 LED點陣實驗

26 、128X64 LCD點陣實驗

（三）單片機新型總線控制接口實驗

27、I2C串行RAM24C02讀寫實驗

28、12C串行10位D/A T L 5615 D/A轉換實驗

29、I2C串行8位A/D T L 549 A/D轉換實驗

30、I2C串行實時時鐘PCF8563T應用實驗

31、I-WIRE總線數字溫度傳感器DS 18B20應用實驗

32, CAN控制器STA1000, CAN收發器TJA1050T應用實驗

33、以態網接口RTL8019AS應用實驗

34、RS232/485通信接口實驗

35、USB總線接口實驗

( 四)單片機、微機控制應用小系統實驗

36、直流電機閉環控制實驗

37、溫度測量控制（PID調節閉環控制）

(五)微機接口實驗

38、8237DMA數據傳送實驗

39、8259中斷控制器實驗

（六）可編程CPLD／ＦＰＧＡ應用實驗

基本實驗：

模塊實驗：

數字系統設計：

（七）自行擴展實驗

通過IC擴展區用戶可自行擴展各種數字電路、單片機應用實驗。

四、實驗室每二人每套配置方案(二人為一組，一組用一張實驗桌)

1、YLDJ-598控制屏 必配 1臺。

2、微機 自配 1臺。

3、示波器 自配 1臺。

4、萬用表 自配 1只。

5、微型打印機 按照實際情況選配，一般每套配一臺微打。
