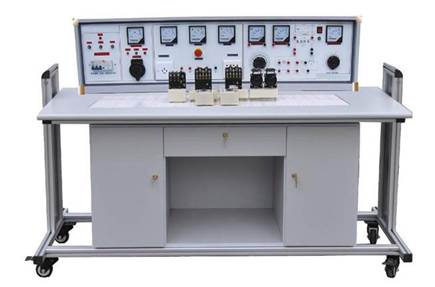

YLTDT-273B 通用電力拖動實驗室成套設備(帶直流電機實驗)
一、研制本通用電力拖動實驗室成套設備的意義:
該實驗設備是在“XDT-18A通用電力拖動實驗室成套設備”的基礎上研制而成，在“YLTDT-273B”的基礎上增加交直流調壓環節，直流電機調速環節，直流電機等。除能完成前者全部實驗內容外，能完成教學大綱要求的基礎直流電機實驗。該實驗設備研制成功，解決了廣大學校直流電機實驗元器件難以購置、難以管理、難以開出實驗課的煩惱。該實驗設備把交直流電機實驗有機地融于一體，節省實驗室，節省管理人員，節省資金。本實驗設備安全可靠，實驗操作方便，是較完善的電力拖動實驗室設備。該實驗設備是廣大學校一步到位、上規模、上檔次的理想選擇。
二、通用電力拖動實驗室成套設備結構與功能：
1、學生臺桌:配有學生桌12臺，尺寸:160×68×80cm，一臺2座，桌左右各有一個元件儲存柜，中間抽屜放工具。
2、示教控制臺:能分別控制12臺學生桌的電源，示教屏具有演示講解功能。其它功能與學生實驗桌基本一樣。
3、學生實驗桌中部裝有通用實驗底板，實驗時把元件盒插入實驗板，即可連線實驗。
4、通用電力拖動實驗臺:
|
(1)電源輸入指示 |
(2)UFU、VFU、WFU三相電源輸入熔斷器 |
|
(3)電源總開關:具有漏電，過載、短路保護功能 |
(4)電壓換相開關:用來觀察三相線電壓，450V電壓表指示。 |
|
(5)電流表2A3只，分別指示U、V、W相電流輸出值。 |
(6)急停按鈕:按到底切斷實驗臺電源 |
|
(7)三相四線輸出接線座 |
(8)三相電源插座 |
|
(9)220v市電插座，供外接儀器使用 |
(l0)電源開關:控制"交直流調壓電源" |
|
(11)FU：交直流調壓電源保險座 |
(12)0～240V交流輸出0～240V交流輸出接線座 |
|
(13)0～220V直流輸出0～220V直流輸出接線座 |
(14)電壓表250V:指示調壓電源的輸出電壓值 |
|
(15)Ra、Rf調節旋鈕 |
(16)Ra、Rf接線座 |
|
(17)直流電機Ia、If指示表 |
三、通用電力拖動實驗室成套設備器材配備：以二十四座為例：
|
序號 |
名稱 |
型號（或規格） |
單位 |
數量 |
備注 |
|
1 |
保險管 |
2安培 |
只 |
6×13 |
|
|
2 |
交流接觸器 |
CJ10-l0A380V |
個 |
6×13 |
已裝元件盒上 |
|
3 |
指示燈 |
XD-5 |
〃 |
3×13 |
已裝元件盒上 |
|
4 |
整流二極管 |
IN5408 |
只 |
5×13 |
已裝元件盒上 |
|
5 |
電阻 |
RX-510Ω/30W |
〃 |
3×13 |
已裝元件盒上 |
|
6 |
鈕子開關 |
KN1×2 |
〃 |
3×13 |
已裝元件盒上 |
|
7 |
行程開關 |
LXl9-001 |
〃 |
4×13 |
已裝元件盒上 |
|
8 |
按鈕-紅 |
LAl9-ll |
〃 |
2×13 |
已裝元件盒上 |
|
9 |
按鈕-綠 |
LAl9-11 |
〃 |
4×13 |
已裝元件盒上 |
|
l0 |
倒順開關 |
KO-3380V/10A |
〃 |
１×I3 |
已裝元件盒上 |
|
11 |
三相閘刀 |
380Vl5A |
〃 |
1×13 |
已裝元件盒上 |
|
12 |
三相雙投閘刀 |
380Vl5A |
〃 |
1×13 |
已裝元件盒上 |
|
13 |
熱繼電器 |
JRO-20/3 |
〃 |
2×13 |
已裝元件盒上 |
|
14 |
時間繼電器 |
JS7-1A380V |
〃 |
2×13 |
已裝元件盒上 |
|
I5 |
變壓器 |
BK-25W380V/6.3V36V |
〃 |
１×13 |
已裝元件盒上 |
|
16 |
導線 |
銅蕊線1.13MM |
米 |
若干 |
已裝元件盒上 |
|
l7 |
尖咀鉗 |
把 |
１×13 |
||
|
18 |
螺絲刀 |
把 |
3×13 |
||
|
19 |
萬用表 |
MF-47型 |
只 |
1×13 |
大號、小號平頭、十字 |
|
20 |
電動機 |
Y/Δ380V |
臺 |
2×13 |
|
|
21 |
直流電機 |
臺 |
１×13 |
四、通用電力拖動實驗室成套設備實驗內容：
|
1．閘刀開關正轉控制線路 |
2．接觸器點動正轉控制線路 |
|
3．具有自鎖的正轉控制線路 |
4．具有過找保護的正轉控制線路 |
|
5．倒順開關控制正反轉控制線路 |
6．接觸器聯鎖的正反轉控制線路 |
|
7．按鈕聯鎖的正反轉控制線路 |
8．按鈕接觸器復合聯鎖控制線路 |
|
9．自動往返行程控制線路 |
10．接觸器控制串聯電阻降壓起動線路 |
|
11．時間繼電器控制串聯電阻降壓控制線路 |
12．手動Y/△降壓起動 |
|
13．接觸器控制Y/△降壓起動 |
14．時間繼電器控制Y/△降壓起動 |
|
15．QX3-13型Y/△自動起動控制線路 |
16．半波整流能耗制動控制線路 |
|
17．全波整流能耗制動控制線路 |
18．C620車床電氣控制線路 |
|
19．手動降壓起動 |
20．單相運行反接制動控制線路 |
|
21．電動葫蘆電氣控制線路 |
22．C6163車床電氣控制線路 |
|
23．控制電路聯鎖控制線路 |
24．主電路聯鎖控制線路 |
|
25．直流電機啟動 |
26．直流電機的調速 |
|
27．直流電機的反轉 |
28．直流電機制動實驗 |
